工法紹介

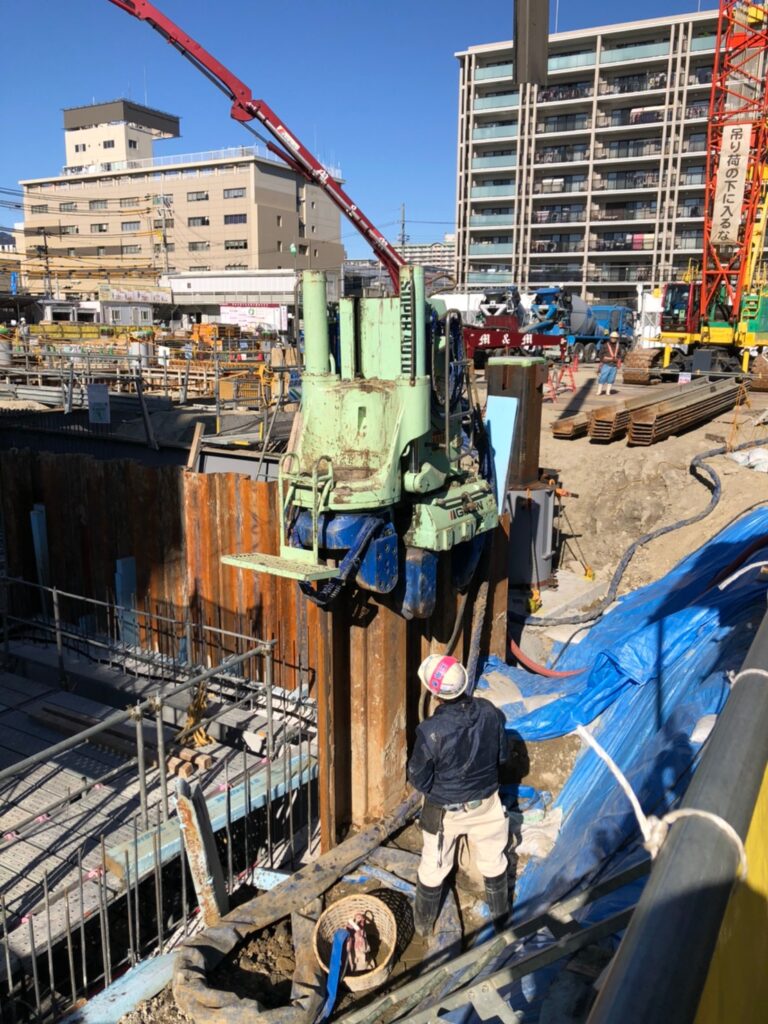

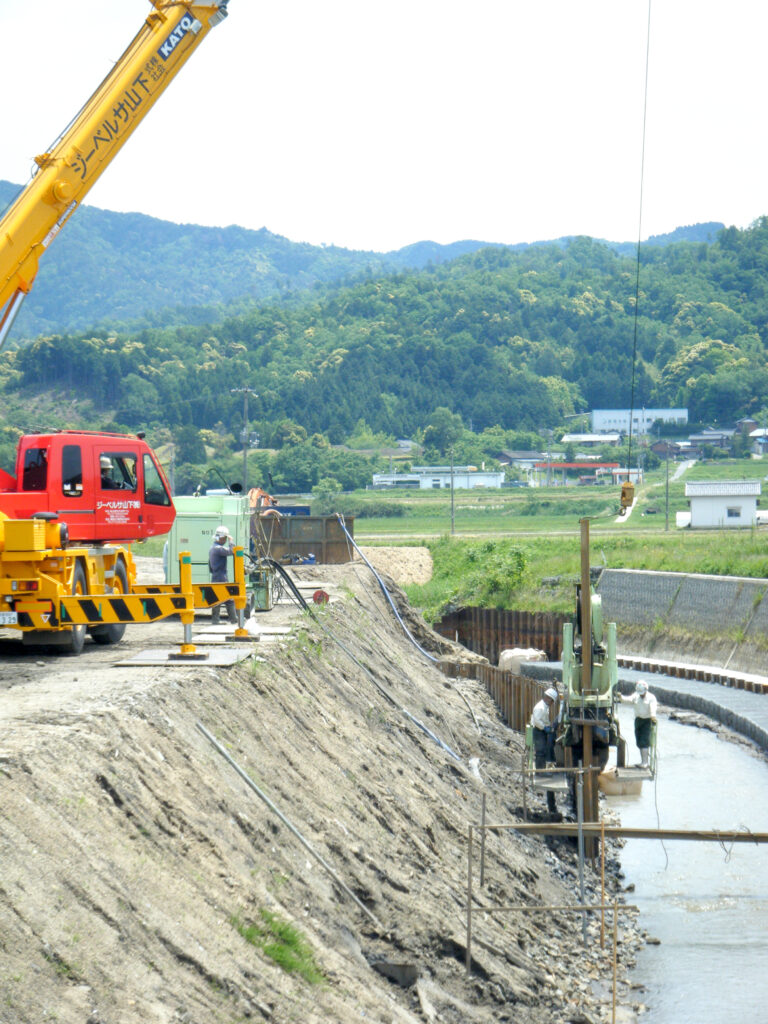

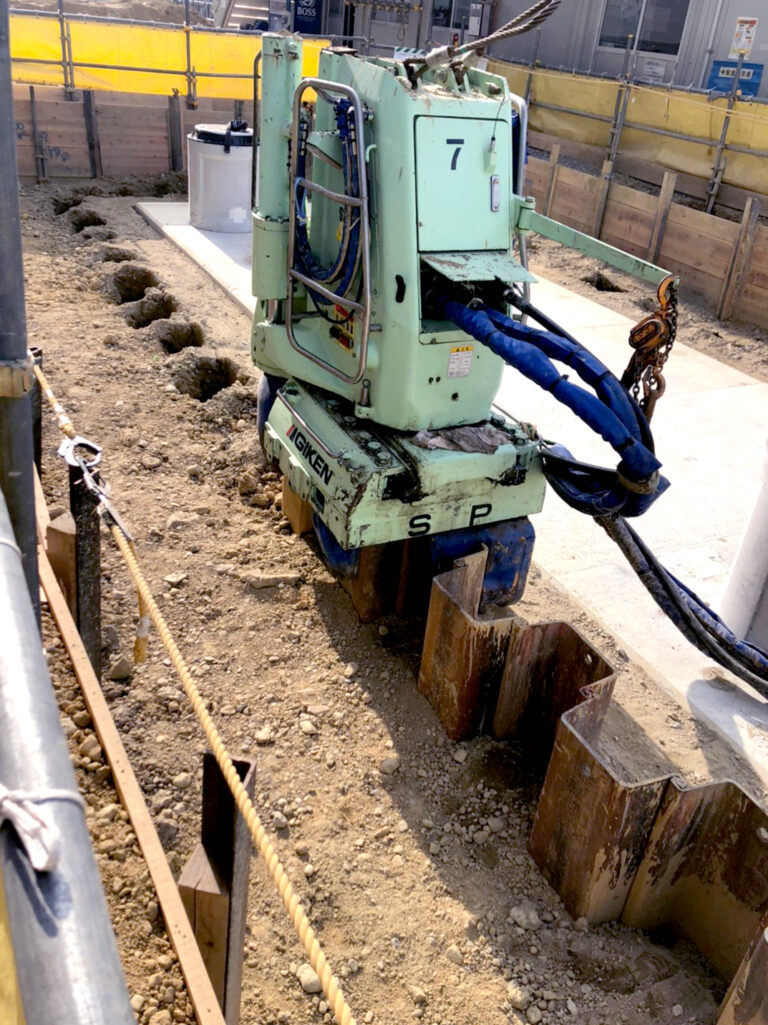

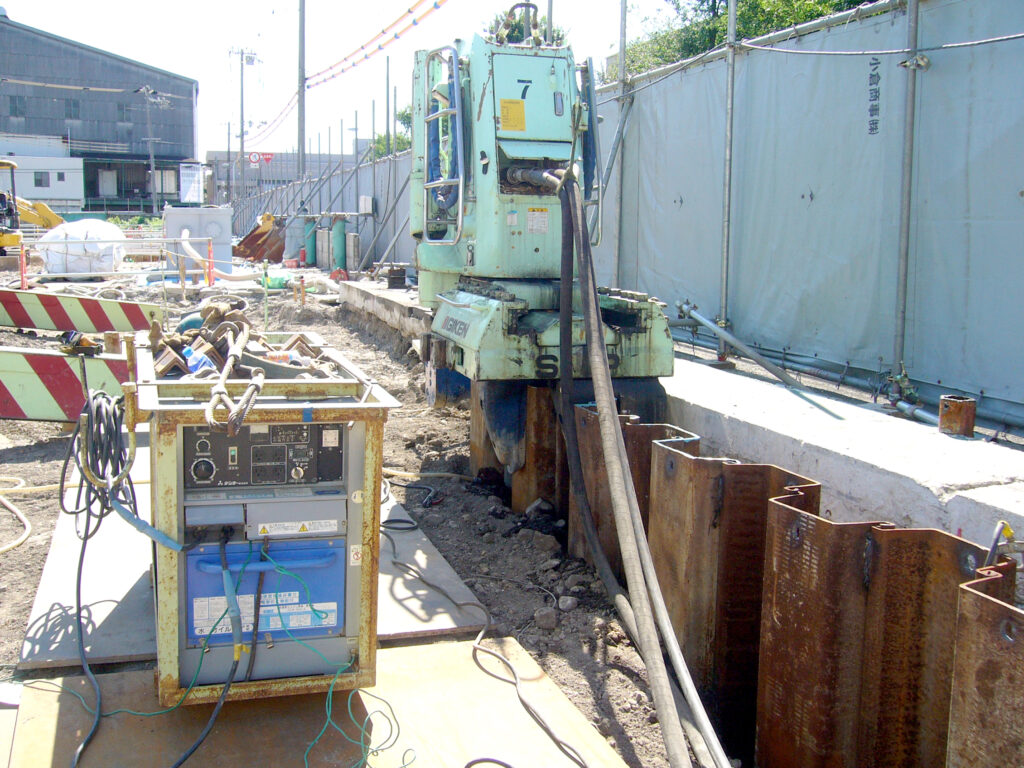

環境対応型圧入機 エコシリーズ
-
強固な反力基盤を確保
従来機（SA100）の1.5倍に高めました。
-
進化した自動運転システム
-
強力なハイスピード圧入
-
クリーンな排出ガスでオフロード法適合
-
GIKEN ITシステム搭載

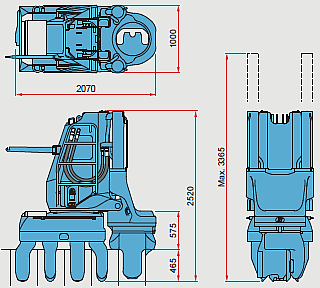

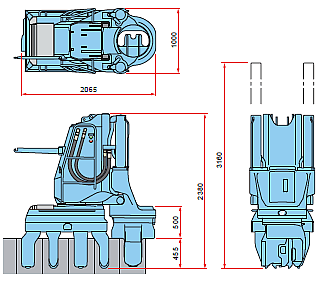

主な仕様（ECO100 / ECO82）
|
サイレントパイラー ECO100 |
サイレントパイラー ECO82 |
|
|---|---|---|
| 適用杭材 | U形鋼矢板400mm | U形400ピッチ Ⅱ,Ⅲ,Ⅳ |
| 最大圧入力 | 1000kN (102ton) | 800kN (82ton) |
| 最大引抜力 | 1100kN (112ton) | 900kN (92ton) |
| ストローク | 850mm | 800mm |
| 圧入スピード | 1.9～35.2 m/min | 1.9～35.5m/min 1.6～30.0m/min(エコモード) |
| 引抜スピード | 1.8～24.9 m/min |
1.4～55.0m/min 1.2～54.0m/min(エコモード) |
| 操作方法 | ラジオコントロール | ラジオコントロール |
| 移動方法 | 自走式 | 自走式 |
| 質量 | 7050kg(4CA) | 5400kg(4C) |

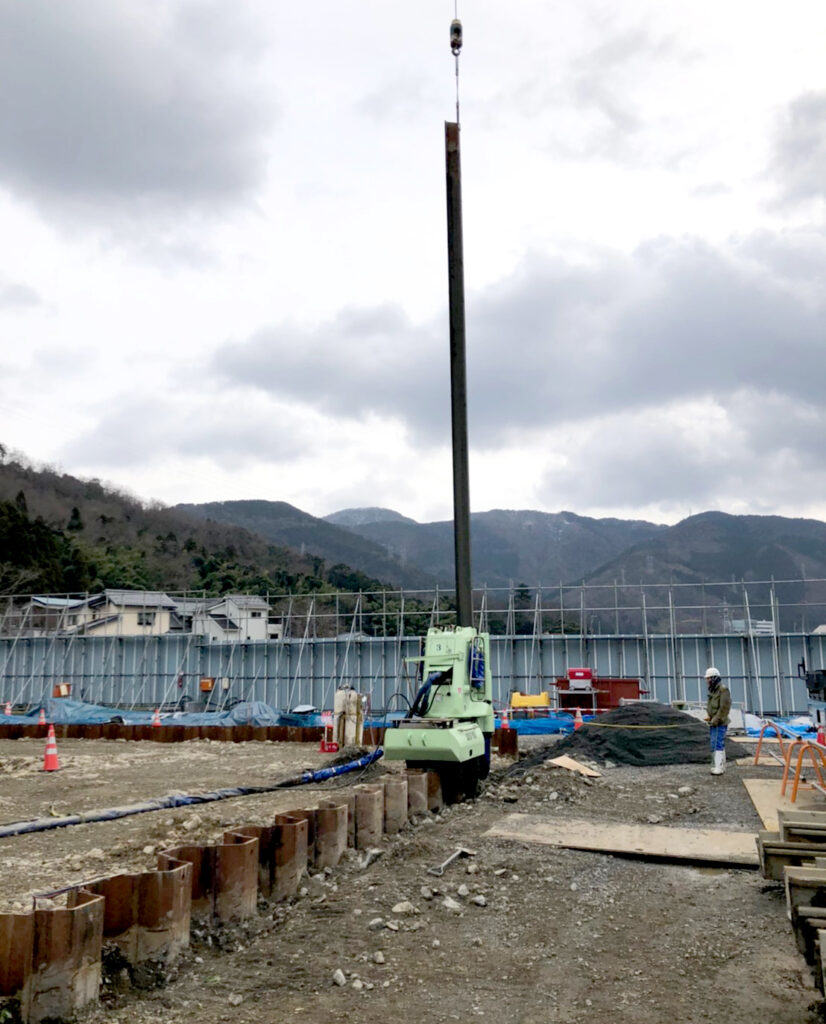

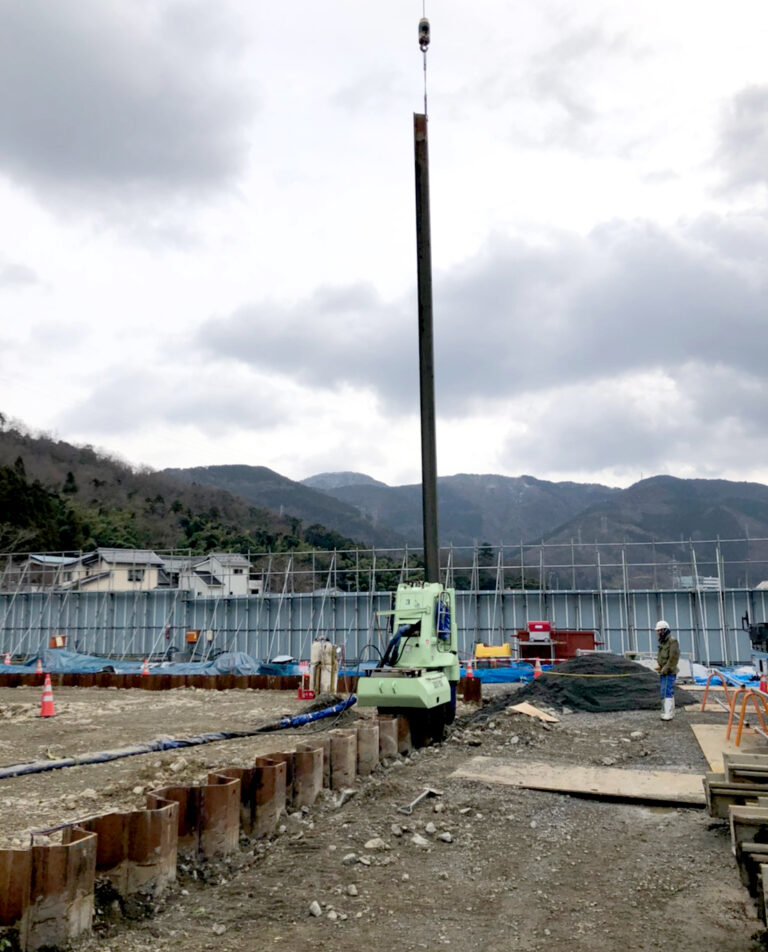

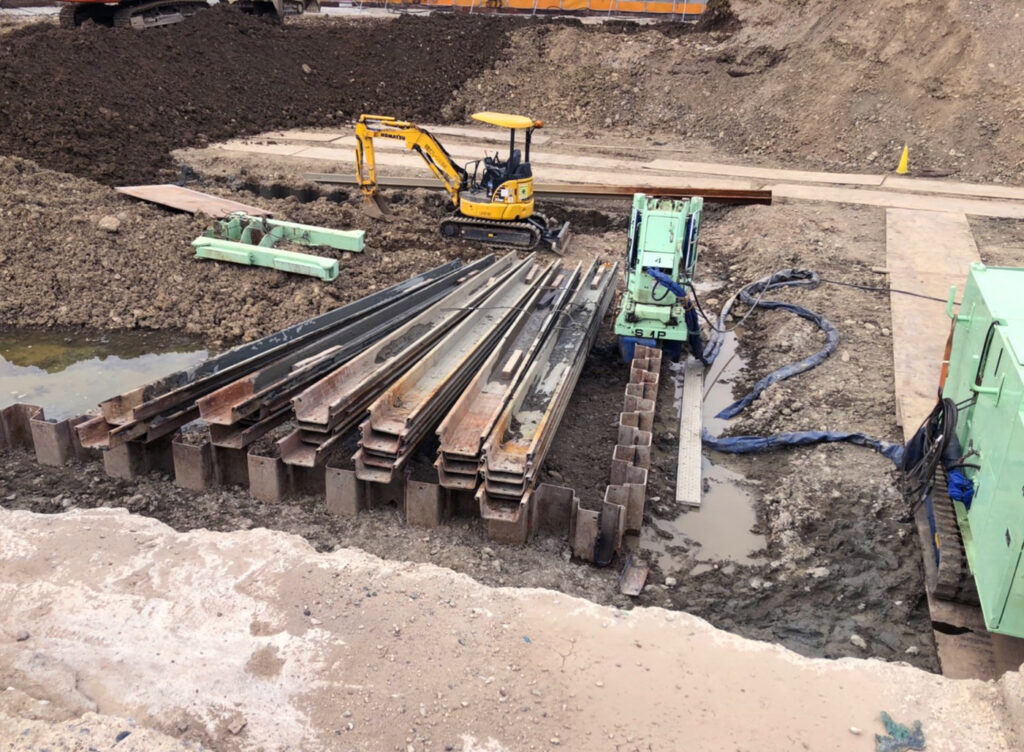

広幅鋼矢板専用機 スーパーワイド
鋼矢板の新しい姿 広幅型鋼矢板
-
有効幅を600mmとした新しい形状・寸法の鋼矢板です。
-
有効幅600mmのため、現行型(400mm)と比べて必要枚数が2/3となるので、工期短縮・工費削減が可能です。
-
鋼重あたりの断面性能が高いので、最大30%の鋼重低減ができます。
-
現行型鋼矢板との嵌合が可能です。

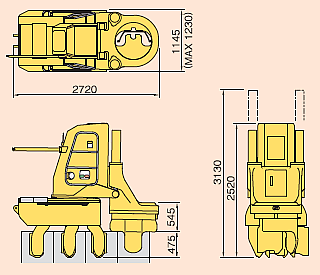

主な仕様（スーパーワイドSW-100）
| 適用杭材 |
広幅形鋼矢板: ⅡW型～ⅣW型 鋼矢板: ⅤL・ⅥL型 |
|---|---|
| 最大圧入力 | 1000kN (102t) |
| 最大引抜力 | 1100kN (112t) |
| ストローク | 750mm |
| 圧入スピード | 1.5~35.2m/min |
| 引抜スピード | 3.2~27.5m/min |
| 操作方法 | ラジオコントロール |
| 移動方法 | 自走式 |
| 質量 | 8,200kg |

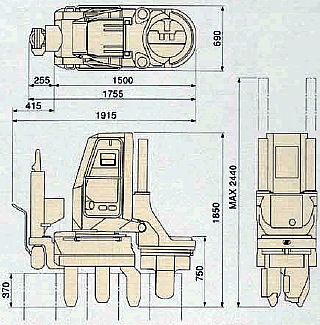

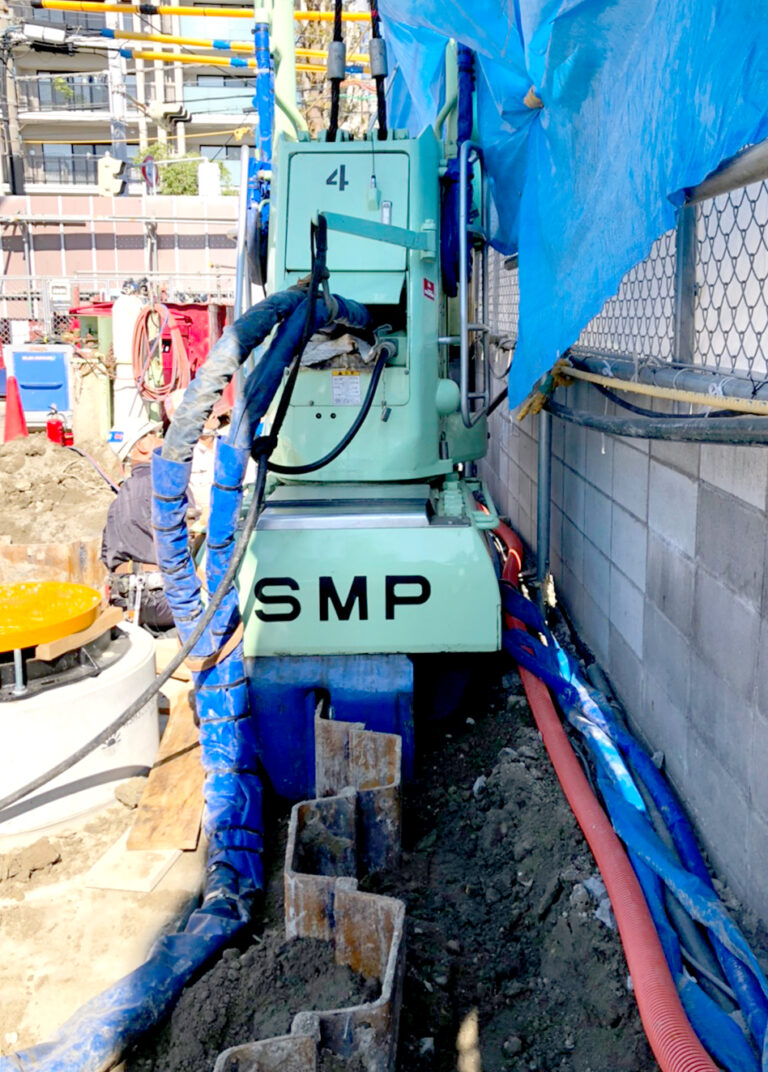

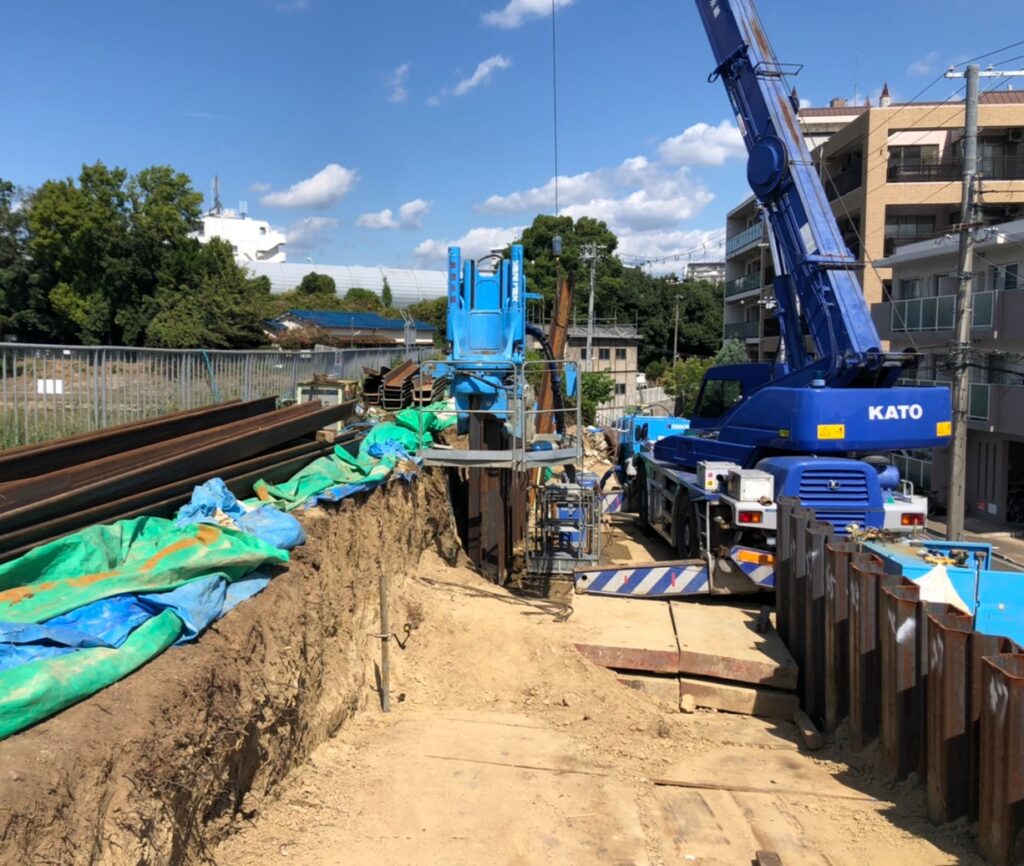

軽量鋼矢板専用圧入機 スーパートレンチ30
新システムで圧入を効率化
着工時の大きなウエイトを占める初期圧入技術として、従来とは異なる、全く新しいシステムを開発しました。新しいシステムはクローラーユニットと反力架台を一体化した反力装置で、安定した条件のもとで初期圧入ができます。
クローラーユニットと反力架台は必要に応じて接合、切り離しが簡単にでき、円滑な作業をお約束します。
主な仕様（スーパートレンチ30）
| 適用杭材 | 鋼矢板 各333mm幅 |
|---|---|
| 最大圧入力 | 300kN (31ton) |
| 最大引抜力 | 350kN (36ton) |
| ストローク | 650mm |
| 圧入スピード | 2.0~16.4m/min |
| 引抜スピード | 2.3~14.9m/min |
| 操作方法 | ラジオコントロール |
| 移動方法 | 自走式 |
| 質量 | 2,230kg |
