工法紹介

全旋回工法

ハイパワー型 RT-200H

全旋回工法は、転石のある地盤や岩盤における場所打ち杭の施工、大深度の掘削施工を始め、地中障害物の切削・撤去にも威力を発揮し、近年ではその実力より、鋼管回転圧入工法にも広く利用されています。

  • 建設機械化技術・技術審査証明を取得

  • 岩盤・転石の多い地質にも強い

  • ビット荷重・回転トルクの自動制御

  • 地中障害物を確実に切削

  • 施工管理へのアシストとなる信号取り出し

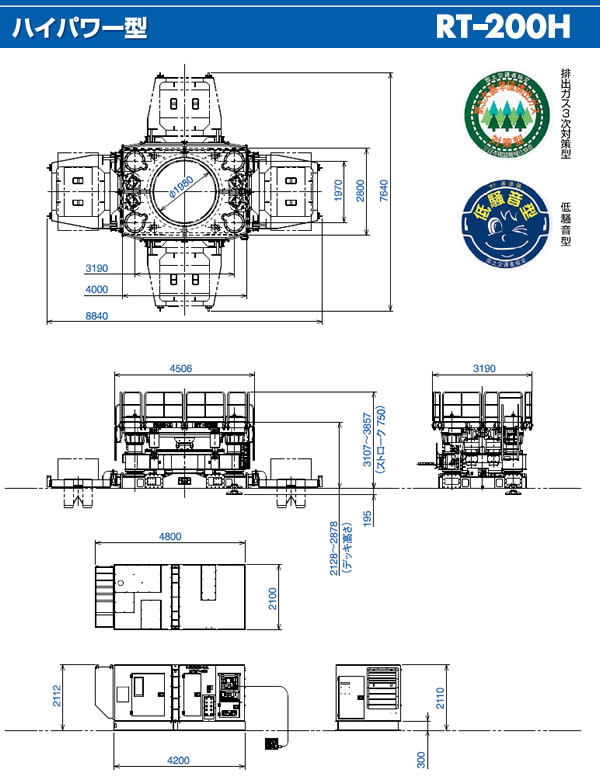

主な仕様（RT-200H）

チェービング装置本体 RT-200H
掘削口径 1,000mm～2,000mm
ケーシング引抜力 3,450kN（352tf）
瞬時3,940kN（402tf）
ケーシング押込力 最大590kN（60tf）+ 自重250kN（26tf）
押込ストローク 750mm
回転トルク 2,950/1,740/1,010kN-m（301/177/103tf-m）
瞬時3,130kN-m（319tf-m）
回転数 0.9/1.5/2.5min-1
質量 134.1(35.8)ton

※サブチャック（オプション）装備時の質量を「赤字」に示します。

油圧パワーユニット RTP-3H
エンジン名称 日野 P11C-UP
エンジン出力 257kW（350ps）/ 1,850min-1
質量 7.3ton（含、オイル、燃料他）
寸法（L×W×H） 4,800mm×2,100mm×2,112mm

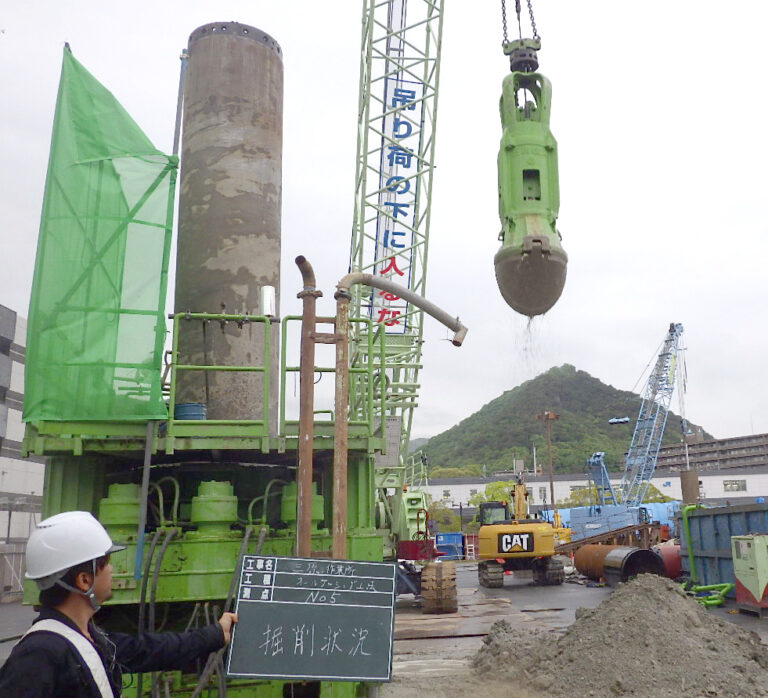

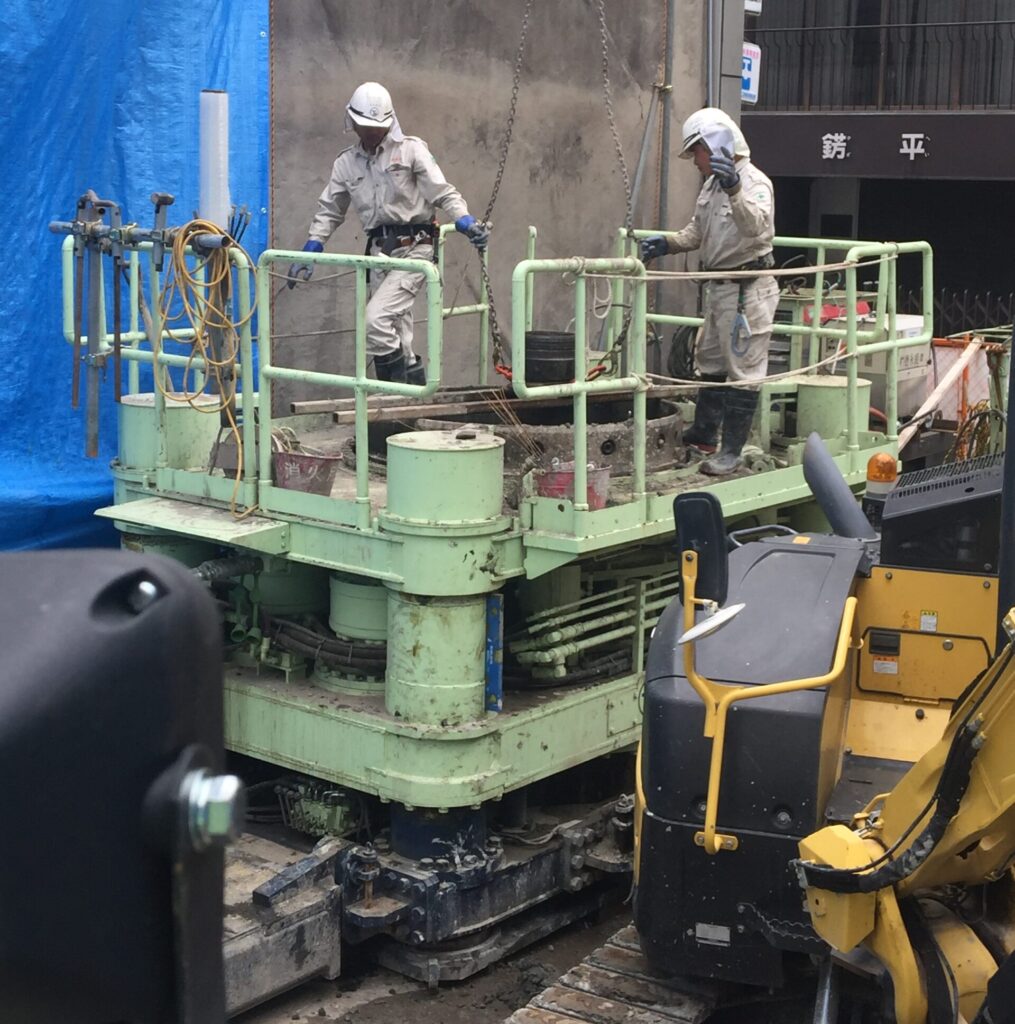

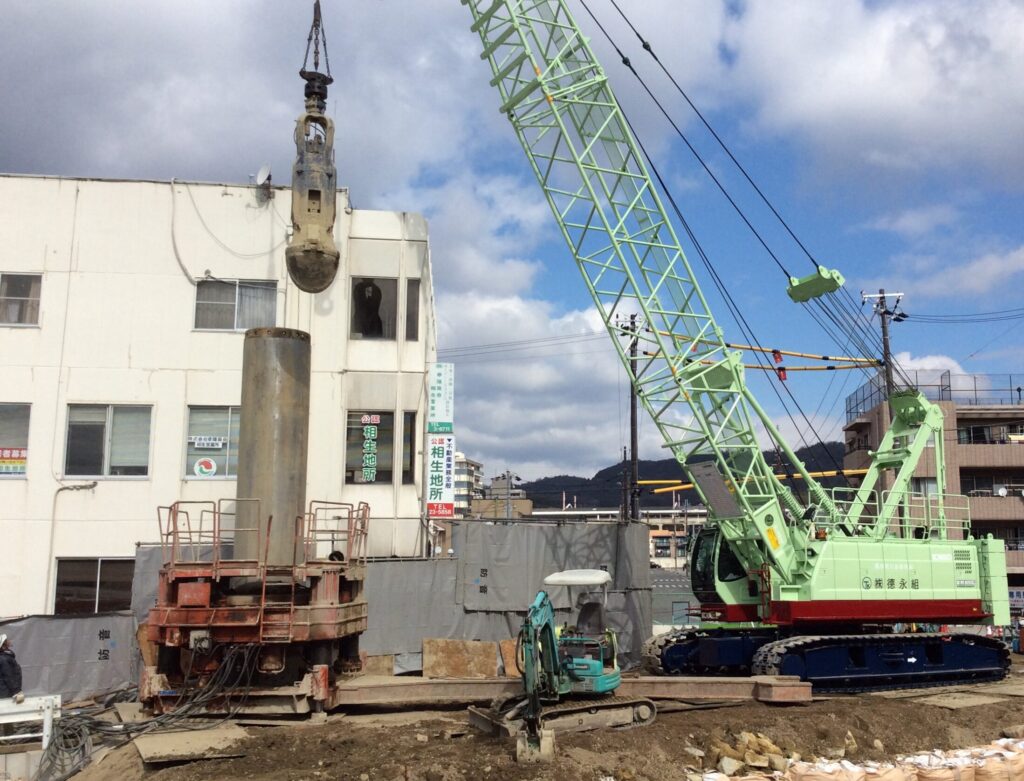

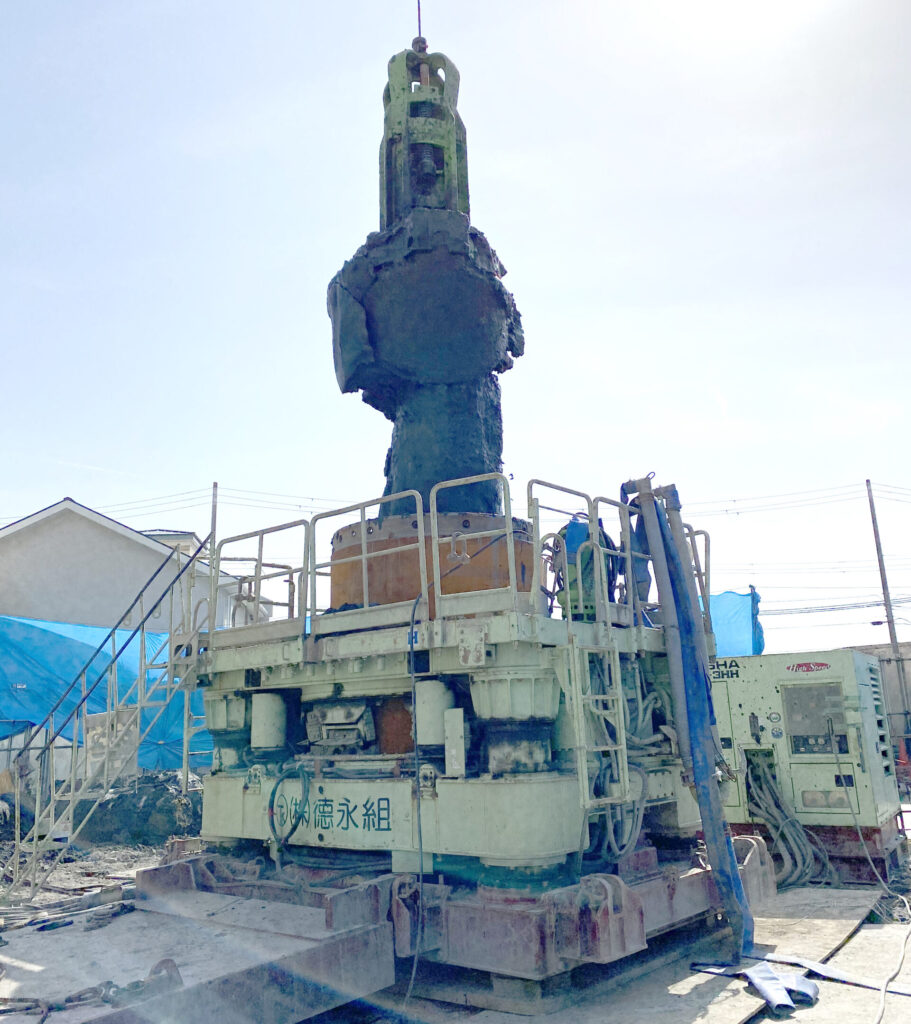

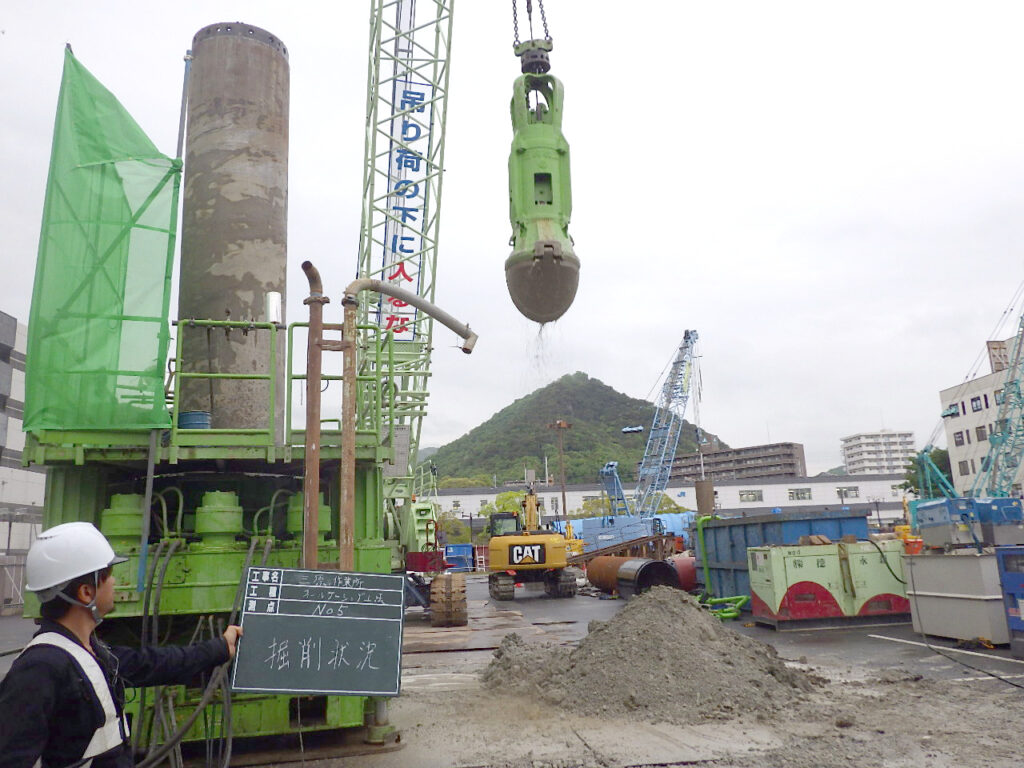

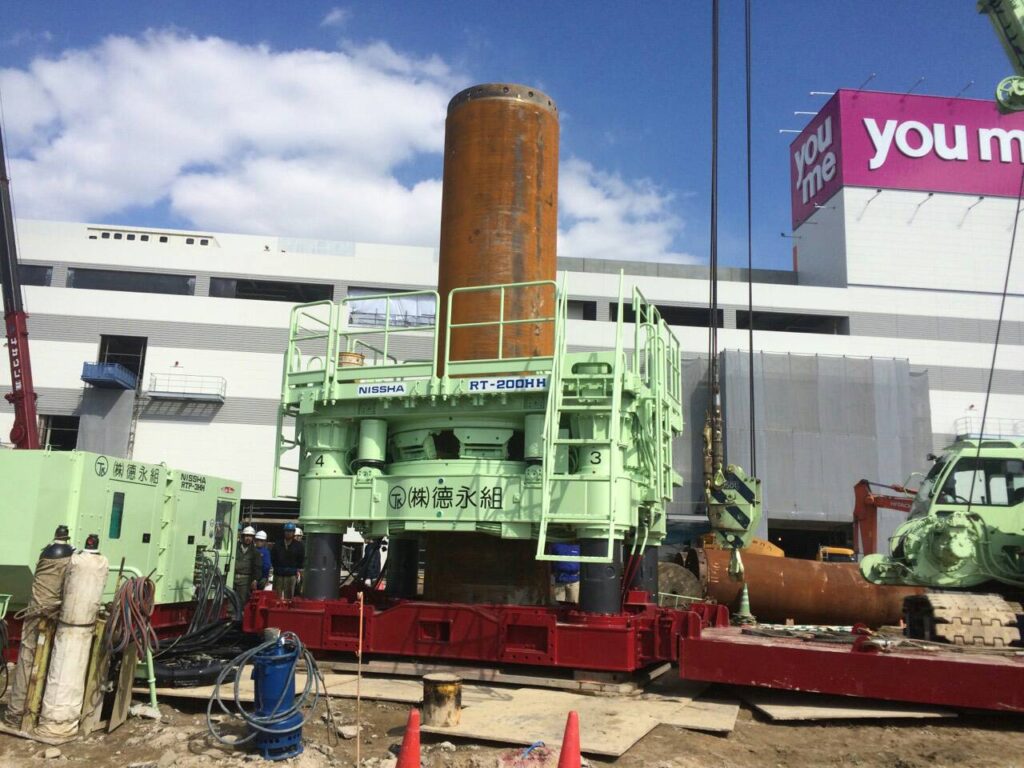

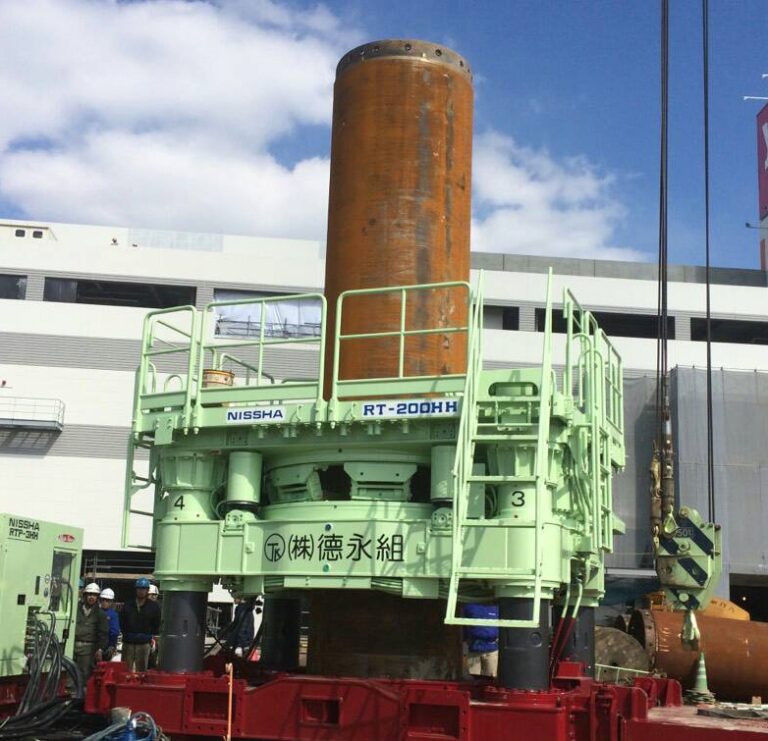

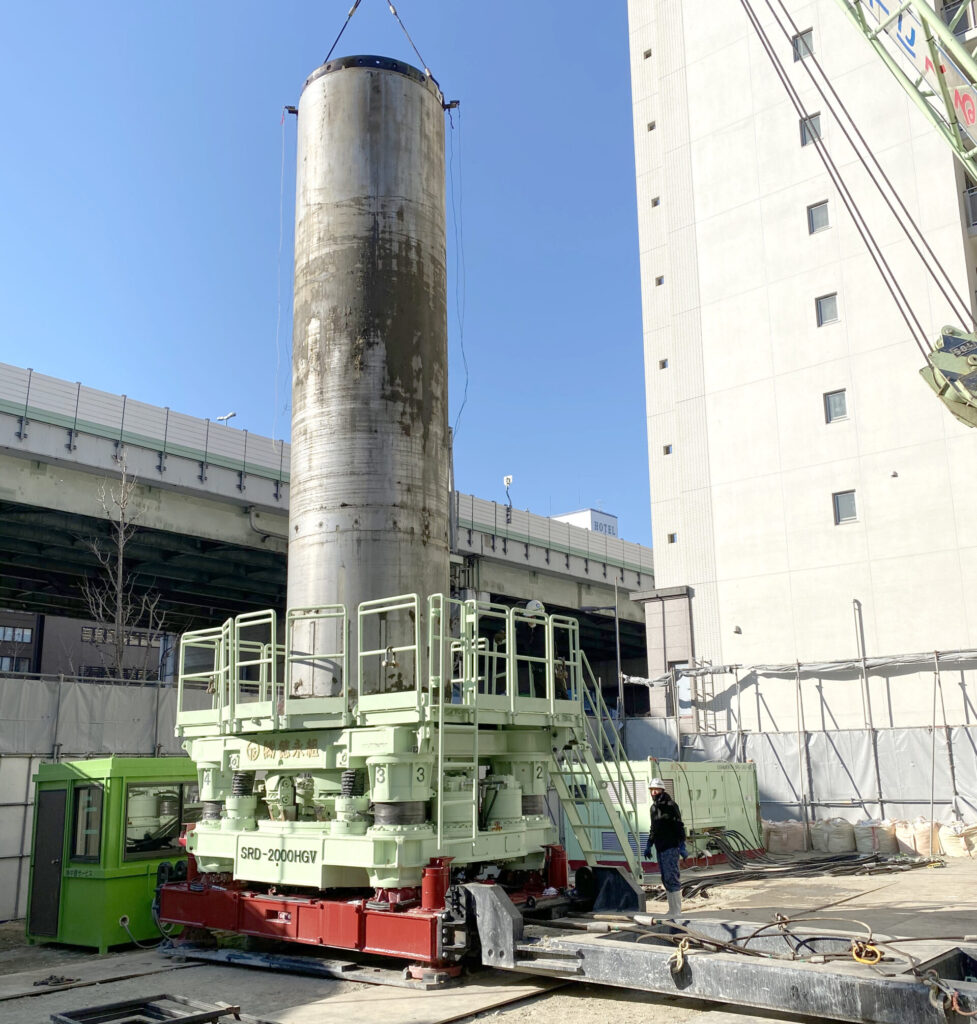

施工例
