ハット型鋼矢板専用圧入工法

工法紹介

サイレントパイラーFシリーズは、「モジュール化設計(構成部品の標準化)に基づき、すべてのパーツを構造・形状・材料から見直し、徹底的に最適化しました。

最新の制御システムを搭載したプラットフォームをベースに、主要なモジュールの組み換えだけで柔軟に機能を拡張できると同時に、各パーツの長寿命化を実現した次世代型圧入機です。

適用杭材	ハット形鋼矢板900（10H、25H、45H、50H）
最大圧入力	800kN（硬質仕様チャック使用時） 1000kN（単独仕様チャック使用時）
最大引抜力	900kN（硬質仕様チャック使用時） 1200kN（単独仕様チャック使用時）
ストローク	850mm
圧入スピード	2.0～43.5 m/min
引抜スピード	1.5～32.3 m/min
操作方法	ラジオコントロール
移動方法	自走式

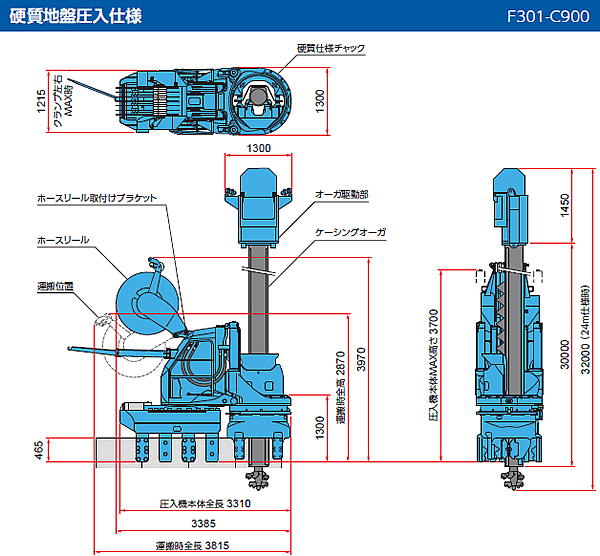

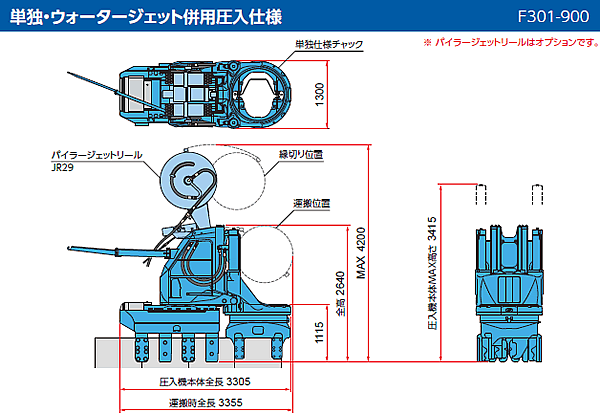

質量	硬質地盤圧入仕様（圧入機本体+ホースリール）: 13650kg ウォータージェット併用圧入仕様（圧入機本体+パイラージェットリール）: 12250kg 単独圧入仕様（圧入機本体）: 11000kg

杭材の両端2箇所に圧入力点（圧入力を加える力）を設けることで、圧入パワーを確実に伝達。3枚の反力杭の継手部を挟んだ状態で掴み一体化させることで、より安定した強い反力基盤を構築。
